Устройство защиты от скачков напряжения LSP-1 Rain Bird

В системах автоматического орошения важным аспектом надёжной работы является верная интерпретация сигналов по линиям контроля и управления.

В то же время, сторонние электромагнитные факторы влияют на корректное считывание показаний датчиков и подачу команд на исполнительные приборы.

Для исключения этого недостатка, а также действий природных электрических явлений разработано и используется устройство защиты от скачков напряжения Rain Bird LSP 1.

Конструкция и способ подключения

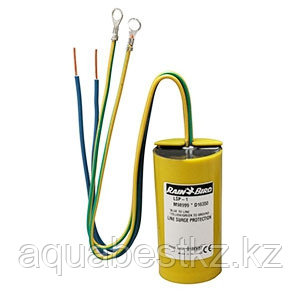

Схема прибора заключена в небольшой пластмассовый цилиндр и залита изолирующим составом на основе эпоксидной смолы.

Защищённый от воздействия окружающей среды, он легко может располагаться в клапанном боксе, установленном под землей.

Маркировка и назначение используемых в устройстве выводов:

• 1 жёлтый провод с зелёной полосой – заземляющая шина;
• 2 жёлтый провод с зелёной полосой – заземляющая шина;
• 1 синий провод – к соединительной линии;
• 2 синий провод – к соединительной линии.

Технология обязывает использовать одно устройство защиты на каждые 150 м проводки. Соблюдение данного требования защищает от воздействия внешних факторов на элементы системы.
