Насос от ВОМ трактора: Ekler ТКМ-Р 90-3 напор 180 Hm; 62 м3/час)

Описание

Многоступенчатые насосы от ВОМ трактора— это устройства, которые могут нагнетать воду на большие расстояния, на отвесные склоны для разбрызгивания, капельного и  регулярного полива. Мощность двигателя трактора должна быть не менее 37,5 кВт (50л.с.).  Платформа с насосом подвешивается на задней  трёхточечной системе подвески трактора.  Поверхности головок зубьев  шестерен этой серии отшлифованы и работают тихо.

НАСОС от ВОМ трактора   TKM-P 90-3 | 3″- 3″

Трехступенчатый центробежный насос, приводимый в действие коробкой отбора мощности трактора, имеет входное отверстие 3” и выходное отверстие 3”.
Транспортируется на подвеске трактора, можно использовать в сельскохозяйственном орошении, установив на платформу. Является многоцелевым насосом и используются для нагнетания воды на большую высоту и горизонтальные большие расстояния, а также для дождевания и капельного орошения. Выбор зубчатых колес оптимизирован в результате разработок и исследований, что гарантирует работу на тракторах любых марок.

ФОТО:

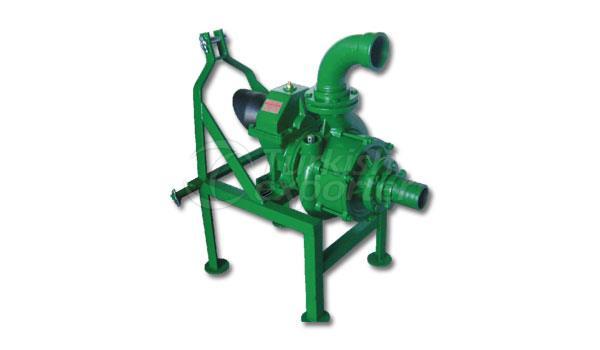

ТКМ-Р 90-3

ТКМ-Р 90-3

ТКМ-Р 90-3

ТКМ-Р 90-3

ТКМ-Р 90-3

ТКМ-Р 90-3

ТКМ-Р 90-3

ТКМ-Р 90-3



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: НАСОС ТКМ-Р 90-3 / 3"-3" от ВОМ трактора
Обороты Вом трактора	450
Необходимая мощность (л.с.)	50
Максимальная высота напора (Hm)	180
Максимальная производительность	62 м3/час
Диаметр входного/ выходного отверстия	3″/ 3"
Вес, кг	137
Материал корпуса	Чугун
Материал рабочего колеса	нержавеющая сталь

ВОМ 450 об/мин
Q(m3/h)	Hm(mSS)	Продуктивность(%)
62.12	8,36	3,69
62,16	17,71	7,33
61,93	27,65	10,99
62,16	37,35	14,19
61,96	51,32	18,16
61,70	59,35	20,60
61,66	71,31	23,87
61,41	81,12	26,65
61,13	91,96	29,15
60,46	100,28	31,05
59,86	109,91	33,46
59,59	125,00	36,23
59,56	136,69	39,13
59,52	152,64	41,66
57,23	159,47	42,08
45,30	168,90	39,84
24,66	171,64	27,42
0	180,47	5,18





1. Для запуска и нормальной работы центробежного насоса (помпы) на участке всасывания необходимо на конце всасывающего рукава установить обратный клапан с фильтрующей сеткой.
2. Для эффективного запуска насоса (помпы) рекомендуется установка заправочной емкости на напорной магистрали объемом 60-150 литров, либо вакуумный ручной насос ( для заполнения водой всасывающей магистрали).
3. Диаметр всасывающего рукава должен быть не менее диаметра всасывающего отверстия помпы.
4. Отклонение приводного кардана от трактора к помпе допускается не более 10 °.
5. Практически все редукторы насосов Ekler, работающие от ВОМ трактора, рассчитаны на обороты ВОМ 540 об/мин., за исключением нескольких моделей.
6. На зимнее время необходимо сливать воду с насоса (помпы), во избежания ее «размораживания».
7. Запрещается работа помпы без воды и работа помпы с закрытым выходом более 2 минут.
8. Насос предназначен для работы с неагрессивными жидкостями. Максимальное допустимое количество солей 40 гр./м.куб.,максимальная температура воды 90 °С, максимальное давление на входе насоса 9 атм.

Понятие и схема подключения насосов от ВОМ

Центробежный насос с приводом от ВОМ трактора — это одно- или многоступенчатый навесной агрегат, не имеющий самостоятельного двигателя. Он подсоединяется к валу отбора мощности трактора, и приводится в действие его двигателем. К ВОМ насос присоединяется с помощью редуктора. Насосы от ВОМ трактора еще называют тракторными помпами.

1.Насос. 2.Труба выхода (подачи на потребителя). 3.Соединение быстросъёмное с резьбой. 4.Кардан от ВОМ трактора. 5.Стойка всасывающего шланга. 6.Всасывающий шланг с фильтром с быстросъемным соединением. 7.Платформа или тележка. Вместо тележки или платформы возможна установка насоса на раме, навешиваемой прямо на трактор.
